Зонная концепция молниезащиты

Люди с древности знали о том, что гроза опасна и может стать причиной гибели не только ценного имущества, но и человека. Наши предки боялись молний, но не умели защищаться от них. Мы же находимся в более выгодном положении, так как знаем, как свести вероятность попадания грозового разряда в наши дома до минимума. Для этого используются современные системы защиты от молний.

На сегодняшний день существует множество концепций молниезащиты. Одна из них – зонная. Она считается оптимальной по цене и надежности и применяется на самых разных объектах.

Зонная концепция молниезащиты построена на утверждении, гласящем, что объект, в котором есть работающие от электросети системы, для эффективной защиты от молний должен разделяться на несколько зон. Каждая из зон имеет свою степень защиты и характеризуется ощутимыми изменениями параметров электромагнитного поля на границах. С уменьшением значения электромагнитных параметров, а также параметров напряжения и тока повышается порядковый номер зоны. Поэтому в местах перехода из одной зоны в другую осуществляются соединение и разграничение всех металлических узлов и элементов, которые пересекают границу.

В каждой зоне с целью защиты от прямого попадания молнии и внутренних перенапряжений устанавливают разные разрядники. При этом придерживаются следующей схемы:

• разрядные устройства первого типа ставят на вводе в объект;
• разрядные устройства второго типа ставят на этажах объекта;
• разрядные устройства третьего типа ставят непосредственно для защиты оборудования от возникающего при ударах молний импульсного перенапряжения.

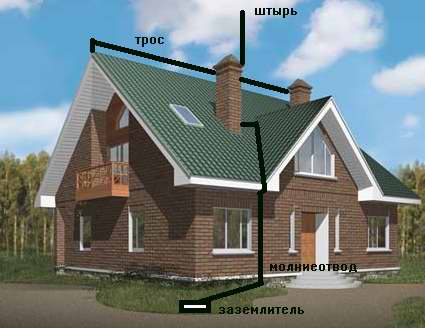

Зонная концепция, в соответствии с которой осуществляется монтаж молниезащиты коттеджа, офиса и других объектов, описывается в стандартах МЭК 61312. В соответствии с ними существуют следующие зоны, отличающиеся степенью защиты от ударов молнии:

• Зона 0. В нее входят объекты, в которые могут попасть прямые удары молний. В этой зоне электромагнитное поле характеризуется наиболее высоким значением.
• Зона 0е. В этой зоне объекты не могут быть поражены прямыми попаданиями молний, однако электромагнитное поле все же имеет такие же высокие значения, как в нулевой зоне.
• Зона 1. Расположенные в ней объекты не могут поражаться прямым ударам молнии. Поэтому и электромагнитное поле в ней имеет низкие значения.
• Зоны 2 и 3. Такие зоны являются необязательными в системе молниезащиты и устанавливаются в том случае, если нужно дальнейшее ослабление тока и электромагнитного поля.
